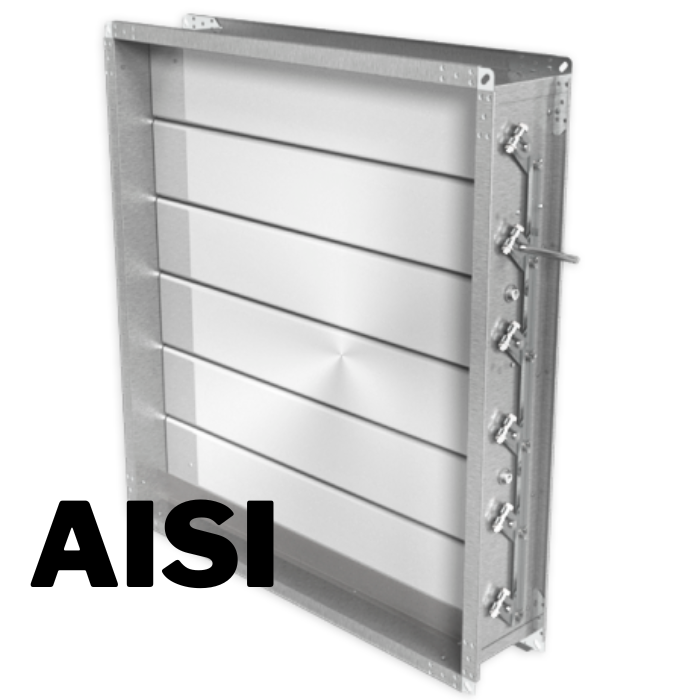

Усиленный воздушный клапан, полностью коррозионностойкий (корпус, лопасти и кинематика из нержавеющей стали)
Цена: по запросу
ВАЖНО!!!
ИЗГОТАВЛИВАЕМ КЛАПАНЫ НА ЗАКАЗ ПО ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
Клапан воздушный коррозионностойкий усиленный УВК-AISI — это воздушный усиленный клапан в коррозионностойком исполнении (полностью из нержавеющей стали AISI). Предназначен для регулирования потока воздуха в системах вентиляции с содержанием агрессивных химических элементов (кислоты, хлористые и аммиачные пары, газо-воздушные смеси и т.д.) в условиях температур от -350С до +700С. Обеспечивает герметичность объема воздуха внутри вентиляционных сетей. Клапан УВК-AISI имеет повышенную жесткость за счет конструкции корпуса, лопаток и кинематике корпуса клапана выполненных из усиленной нержавеющей стали. Допустимый перепад давления на закрытом клапане допустим до 1800 Па.
Исполнение УВК-AISI
- Коррозионностойкое
- Усиленное
- Канальное
- Общепромышленное
Технические характеристики УВК-AISI
| Назначение | отсечной / регулирующий |
| Тип клапана | коррозионностойкий / усиленный / канальный |
| Рабочее сечение | прямоугольное |
| Рабочее давление | до 1800 Па |
| Исполнительный механизм* | электрический / ручной привод |
| Класс уровня протечки | 1 |
| Раскрытие лопаток | параллельное |
| Пространственная ориентация | произвольное |
| Теплопроводность | до 52 Вт/м*К |
| Климатическое исполнение | УХЛ, категории размещения 1, 2, 3, 4 |
| *В качестве исполнительного механизма может использоваться: | |
| · Электропривод Belimo, BVM, НАНОТЕК, Gruner, Lufberg. (220В или 24В) с пружинным возвратом или без пружинного возврата: двухпозиционный («открыто/закрыто») или плавного регулирования (0-10в) | |
| · Ручной привод для полностью ручного управления | |
Конструкция УВК-AISI
Особенностью коррозионностойкого усиленного клапана УВК-AISI является использование в конструкции четырёхстенного коробчатого корпуса, лопаток клапана и тягового механизма (далее кинематика) — выполненных усиленной нержавеющей стали AISI. Примыкание створок лопаток выполнено в форме замкового уплотнения. Лопатки клапана раскрываются параллельно и приводятся в движение с помощью кинематики. Ось механизма регулирования может быть расположена на любой из лопаток на любой стороне блока. В конструкции клапана исключено применение пластиковых элементов.
Габаритные особенности УВК-AISI
Минимальные изготавливаемые размеры одного клапана по высоте 200х160 мм,
Максимальные изготавливаемые размеры одного клапана 3000x2400мм
Маркировка УВК-AISI
Пример: Клапан УВК-AISI AAА х ВВВ h
- УВК-AISI - модификация клапана: коррозионностойкий, усиленный воздушный клапан с применением лопаток, корпуса и кинематики из усиленной нержавеющей стали AISI.
- ААА х ВВВ - рабочее сечение, где АAА это ширина (мм), а ВВВ - высота (мм).
