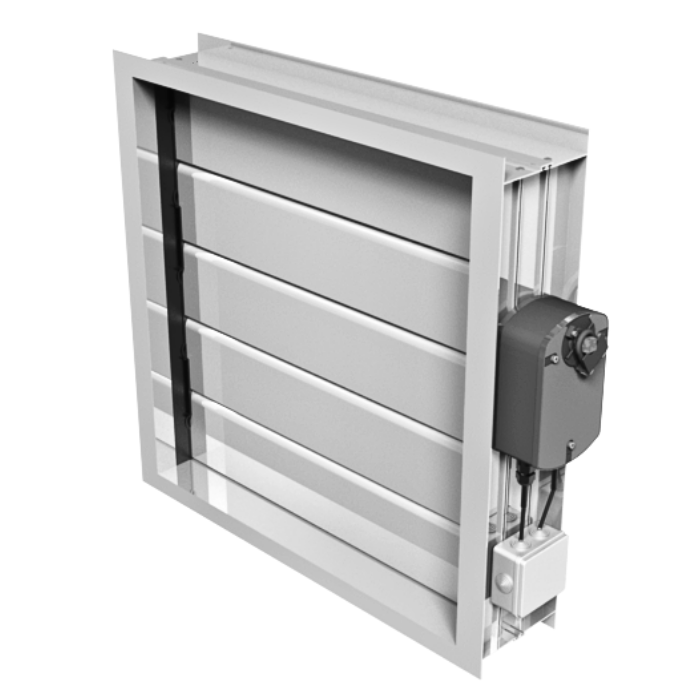

Универсальный воздушный клапан, алюминиевый, с закрытыми шестернями
Цена: по запросу
ВАЖНО!!!
ИЗГОТАВЛИВАЕМ КЛАПАНЫ НА ЗАКАЗ ПО ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
Алюминиевый воздушный клапан АВК — Это общепромышленный, универсальный воздушный клапан, предназначенный для регулирования расхода приточного, рециркуляционного или вытяжного воздуха с Рабочей температурой от -300C до +500C, а также для герметизации внутреннего объема вентиляционных сетей, рабочее давление которых не превышает 1200 Па. Изготавливаются из алюминиевого профиля с нейлоновыми шестернями закрытого типа.
Исполнение АВК
- Канальное
- Общепромышленное
Технические характеристики АВК
| Назначение | отсечной / регулирующий |
| Тип клапана | канальный |
| Рабочее сечение | прямоугольное |
| Рабочее давление | до 1200 Па |
| Исполнительный механизм* | электрический / ручной привод |
| Класс уровня протечки | 0 (требование не предъявляется) |
| Раскрытие лопаток | симметричное |
| Пространственная ориентация | произвольная |
| Теплопроводность | требование не предъявляется |
| Климатическое исполнение | УХЛ категории размещения 2, 3, 4 |
| *В качестве исполнительного механизма может использоваться: | |
|
|
|
|
Конструкция АВК
Воздушные клапаны АВК имеют корпус прямоугольного сечения, выполненный из алюминиевого профиля с нейлоновыми шестернями закрытого типа, что позволяет обеспечить более плотное спряжение лопаток между собой и с корпусом в закрытом положении. Передача движения между лопатками осуществляется с использованием пластиковых шестерен и втулок скольжения. Раскрытие лопаток для такого клапана всегда «симметричное».
Герметичность клапана обеспечивается полипропиленовым уплотнителем, находящихся в пазах корпуса и жалюзи. Рабочая температура воздуха от -300С до +500С. Приводная ось клапанов АВК представляет собой квадрат со стороной 12 мм и может быть расположена на любой стороне клапана.
Габаритные особенности АВК
- Минимальные изготавливаемые размеры одного клапана - 100x100 мм.
- Максимальные изготавливаемые размеры одного клапана - 2800x2400 мм
- до 1200 мм — одиночный клапан, свыше 1200 мм — двойной клапан, с дополнительной вертикальной стойкой.
Маркировка АВК
Пример: Клапан АВК ААА х ВВВ h
- АВК - модификация клапана, алюминиевый воздушный клапан с закрытыми шестеренками
- ААА х ВВВ - рабочее сечение, где АAА это ширина (мм), а ВВВ - высота (мм).
