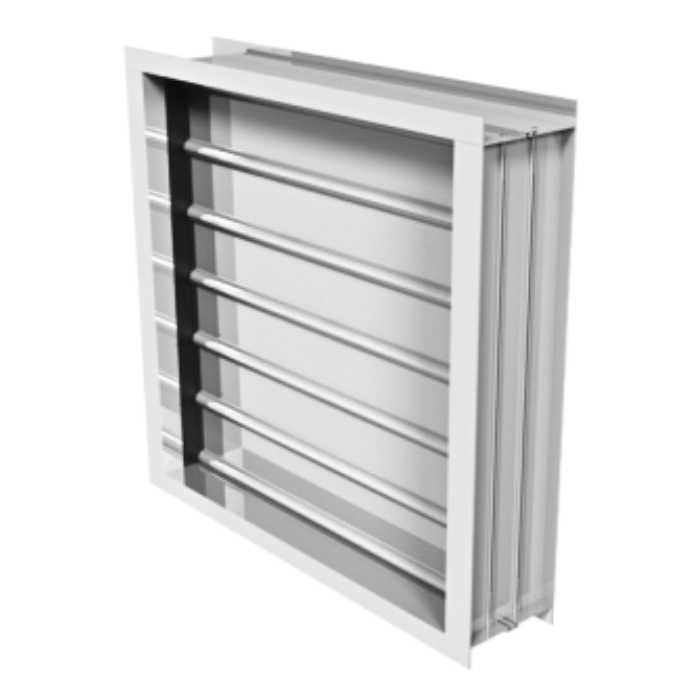

Клапан обратный лепестковый, алюминиевый
Цена: по запросу
ВАЖНО!!!
ИЗГОТАВЛИВАЕМ КЛАПАНЫ НА ЗАКАЗ ПО ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
Алюминиевый воздушный клапан обратный лепестковый КОл — это клапан обратный лепестковый алюминиевый предназначен для предотвращения перетекания приточного рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования. Принцип работы основан на поднятии лепестков клапана за счет силы воздушного потока, проходящего через него; закрытие клапана происходит после выключения системы вентиляции и за счет опускания лепестков под собственным весом.
Клапаны серии КОл являются клапанами инерционного действия, предназначены для предотвращения свободного перетекания воздуха в вентиляционных системах при остановленном вентиляторе.
Содержание пыли и других твердых/волокнистых примесей в воздухе не допустимо.
Исполнение КОл
- Инерционное
- Канальное
- Общепромышленное
Технические характеристики КОл
| Назначение | обратный (лепестковый) |
| Тип клапана | канальный |
| Рабочее сечение | прямоугольное |
| Рабочее давление | до 1200 Па |
| Класс уровня протечки | 0 (требование не предъявляется) |
| Раскрытие лопаток | инерционно |
| Пространственная ориентация | только вертикально на вытяжку |
| Теплопроводность | требование не предъявляется |
| Рабочие среды* | воздух и газо-воздушные смеси |
| Климатическое исполнение | УХЛ категории размещения 2, 3, 4 |
| * Характеристики рабочей среды – воздух и газо-воздушные смеси не агрессивные к конструкционным материалам клапана, с температурой от минус 300С до плюс 500С, с содержанием пыли и других твердых примесей не более 100 мг\м3, не содержащие липких и волокнистых веществ и материалов. | |
Конструкция КОл
Клапан обратный лепестковый КОл состоит из прямоугольного корпуса с присоединительными фланцами, в подшипниках скольжения, которого установлены створчатые лопатки. Материала для изготовления корпуса и створчатых лопаток применяются соответствующий алюминиевый профиль. Раскрытие створчатых лопаток инерционно независимо друг от друга по направлению потока воздуха. Ось вращения створчатых лопаток смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий створчатые лопатки и устанавливающий, клапан в открытое положение. При прекращении движения потока воздуха, створчатые лопатки возвращается в исходное положение (за счет собственного веса) и происходит закрытие клапана. Прилегание створчатых лопаток с боковыми стенками корпуса уплотняется нейлоновыми вставками, служащие одновременно опорами подшипников скольжения створчатых лопаток.
Клапаны обратные могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу-вверх. Установка в сети допускается при скорости воздуха в воздуховоде V ≥ 4 м/с.
Клапаны обратные лепестковые КОл могут изготовляются только прямоугольного сечения.
Габаритные особенности КОл
- Минимальные изготавливаемые размеры одного клапана - 100x200 мм.
- Максимальные изготавливаемые размеры одного клапана - 2400x3000 мм
- до 1200 мм — одиночный клапан, свыше 1200 мм — двойной клапан, с дополнительной вертикальной стойкой.
Маркировка КОл
Пример: Клапан КОл AAA x ВВВ h
- КОл - модификация клапана, алюминиевый воздушный клапан, обратный инерционный, лепестковый
- ААА х ВВВ - рабочее сечение, где АAА это ширина (мм), а ВВВ - высота (мм).
