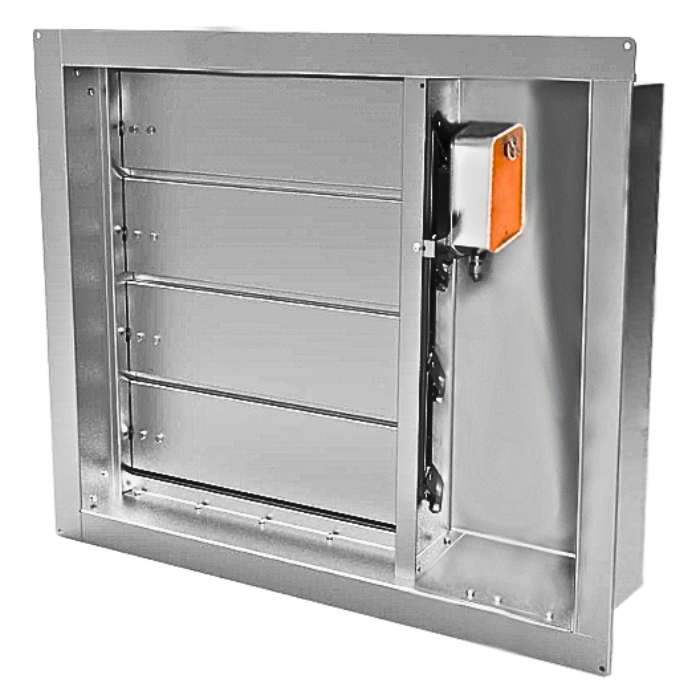

Стеновой воздушный клапан, усиленный с кинематикой в виде рычагов и тяги, универсальный
Цена: по запросу
ВАЖНО!!!
ИЗГОТАВЛИВАЕМ КЛАПАНЫ НА ЗАКАЗ ПО ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
Клапан стеновой воздушный усиленный УВК-СТ - это усиленный клапан СТЕНОВОГО исполнения, предназначенный для заделки/монтажа его в проем (шахта, ворота, окно, стена и т.д.), для регулирования потока воздуха в условиях температур от -350С до +700С. Клапан УВК-СТ является общепромышленным. Клапан УВК-СТ работоспособен в любой пространственной ориентации и имеет повышенную жесткость корпуса, рассчитанную на защиту клапана от перекосов в условиях высоких перепадов среднесуточной температуры. При этом допустимый перепад давления на закрытом клапане до 1800 Па.
Исполнение УВК-СТ
- Стеновое
- Усиленное
- Общепромышленное
- Коррозионностойкое (ОПЦИЯ)
Технические характеристики УВК-СТ
| Назначение | отсечной / регулирующий |
| Тип клапана | стеновой / усиленный |
| Рабочее сечение | прямоугольное |
| Рабочее давление | до 1800 Па |
| Исполнительный механизм* | электрический / ручной привод |
| Класс уровня протечки | 1 |
| Раскрытие лопаток | параллельное |
| Пространственная ориентация | произвольное |
| Теплопроводность | до 52 Вт/м*К |
| Климатическое исполнение | УХЛ категории размещения 1, 2, 3, 4 |
| *В качестве исполнительного механизма может использоваться: | |
|
|
|
|
Конструкция УВК-СТ
Конструкция стенового клапана УВК-СТ позволяет монтировать его непосредственно в проем в стене.
Особенностью усиленного стенового клапана УВК-СТ является использование в конструкции четырёхстенного усиленного коробчатого корпуса и усиленных лопаток. Примыкание створок лопаток выполнено в форме замкового уплотнения. Лопатки клапана раскрываются параллельно и приводятся в движение с помощью рычагов и тяг.
Ось механизма регулирования может быть расположена на любой из лопаток на любой стороне блока.
Габаритные особенности УВК-СТ
Минимальные изготавливаемые размеры одного клапана 500х300h мм.
Маркировка УВК-СТ
Пример: Клапан УВК-СТ AAА х ВВВ h
- УВК - модификация клапана, усиленный воздушный клапан.
- СТ - стеновое исполнение.
- ААА х ВВВ - посадочный размер (размеры корпуса без фланцев), где АAА это ширина (мм), а ВВВ - высота (мм).
