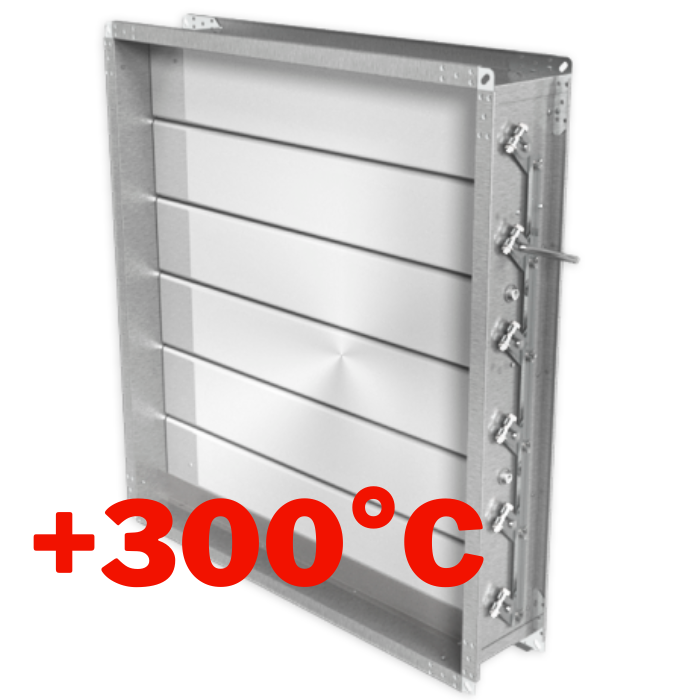

Клапан термостойкий / высокотемпературный (до +300°C), полностью из нержавеющей стали
Цена: по запросу
ВАЖНО!!!
ИЗГОТАВЛИВАЕМ КЛАПАНЫ НА ЗАКАЗ ПО ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
Клапан воздушный термостойкий УВК-AISI-Т - это термостойкий воздушный клапан выполнен полностью из нержавеющей стали и предназначен для регулирования потока воздуха в системах вентиляции в условиях сверх повышенных температур до +3000С. Обеспечивает герметичность объема воздуха внутри вентиляционных сетей. Клапан УВК-AISI-Т имеет повышенную жесткость за счет конструкции лопаток из усиленной нержавеющей стали и кинематике корпуса клапана, изготовленного также из нержавеющей стали. Допустимый перепад давления на закрытом клапане допустим до 1800 Па.
Исполнение УВК-AISI-Т
- Термостойкое (до +3000С)
- Усиленное
- Общепромышленное
- Канальное
- Коррозионностойкие
Технические характеристики УВК-AISI-Т
| Назначение | отсечной / регулирующий |
| Тип клапана | термостойкий / канальный / усиленный |
| Рабочее сечение | прямоугольное |
| Рабочая температура | до +3000 |
| Рабочее давление | до 1800 Па |
| Исполнительный механизм | только ручной привод |
| Класс уровня протечки | 1 |
| Раскрытие лопаток | параллельное |
| Пространственная ориентация | произвольное |
| Климатическое исполнение | УХЛ категории размещения 1, 2, 3, 4 |
Конструкция УВК-AISI-Т
Особенностью термостойкого клапана УВК-AISI-Т является полное исключение из контракции плавких пластиковых и/или резиновых элементов, что позволяет применять клапан в системах вентиляции с высокими температурами.
Конструкция клапана состоит из:
- Четырёхстенного коробчатого корпуса, выполненного из нержавеющей стали AISI;
- Лопатки клапана выполнены из формованной усиленной нержавеющей стали AISI, примыкание створок лопаток выполнено в форме замкового уплотнения. Лопатки клапана раскрываются параллельно и приводятся в движение с помощью тягового механизма;
- Тяговый механизм состоящий из рычагов и тяг.
- Ось механизма регулирования которая может быть расположена на любой из лопаток на любой стороне блока.
ВАЖНО: В конструкции клапана исключено применение пластиковых элементов.
Габаритные размеры УВК-AISI-Т
- Минимальные изготавливаемые размеры одного клапана по высоте 200х160 мм,
- Максимальные изготавливаемые размеры одного клапана — 3000x2400мм
Маркировка УВК-AISI-Т
Пример: Клапан УВК-AISI-Т AAA х BBB h
- УВК – модификация клапана, универсальный усиленный воздушный клапан.
- AISI – коррозионностойкий, с применением лопаток/корпуса из усиленной нержавеющей стали.
- Т – термостойкий (до +3000С)
- ААА х ВВВ - рабочее сечение, где АAА это ширина (мм), а ВВВ - высота (мм).
