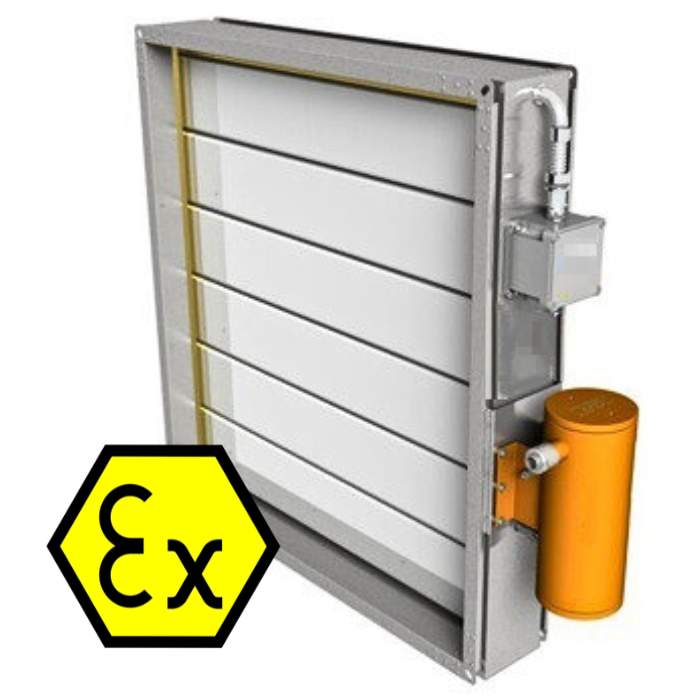

Взрывозащищенный воздушный клапан, усиленный
Цена: по запросу
ВАЖНО!!!
ИЗГОТАВЛИВАЕМ КЛАПАНЫ НА ЗАКАЗ ПО ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
Взрывозащищенный усиленный воздушный клапан УВК-Ех - это усиленный воздушный клапан с усиленными алюминиевыми лопатками во взрывозащищенном исполнении. Предназначен для регулирования потока воздуха в системах вентиляции и кондиционирования в условиях температур от -350С до +700С. Клапан УВК-Ех имеет повышенную жесткость корпуса, рассчитанную на защиту клапана от перекосов в условиях высоких перепадов среднесуточной температуры. При этом допустимый перепад давления на закрытом клапане допустим до 1800 Па.
Исполнение УВК-Ех
- Взрывозащищенное
- Усиленное
- Канальное
- Специальное
- Коррозионностойкое (ОПЦИЯ)
Технические характеристики УВК-Ех
Клапаны УВК-Ех во взрывозащищенном исполнении относятся к электрооборудованию группы НС по ГОСТ IEC 60079-10-1-2011 и предназначены для применения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты по ГОСТ Р МЭК 60079-0-2011, ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р МЭК61241-1-99, гл. 7.3 ПЭУ, требованиями ГОСТ IEC 60079-14-2011, ГОСТ IEC 60079-17-2011 и других нормативных документам, регламентирующим применения электрооборудование во взрывоопасных зонах и во вне взрывоопасных зонах на опасных производственных объектах, поднадзорных Ростехнадзор РФ, и национальных технических надзоров стран СНГ.
| Назначение | отсечной / регулирующий |
| Тип клапана | взрывозащищенный / усиленный / канальный |
| Рабочее сечение | прямоугольное |
| Рабочее давление | до 1800 Па |
| Исполнительный механизм* | электрический (в ЭПВ колбе)/ ручной привод |
| Класс уровня протечки | 1 |
| Раскрытие лопаток | параллельное |
| Пространственная ориентация | произвольное |
| Теплопроводность | до 52 Вт/м*К |
| Климатическое исполнение | УХЛ категории размещения 1, 2, 3, 4 |
| *В качестве исполнительного механизма может использоваться: | |
|
|
|
|
Конструкция УВК-Ех
Особенностью усиленного взрывозащищенного клапана УВК-Ех является использование в конструкции четырёхстенного усиленного коробчатого корпуса и усиленных лопаток. Лопатки клапана раскрываются параллельно и приводятся в движение с помощью кинематики в виде рычагов и стальной тяги. Примыкание створок лопаток выполнено в форме замкового уплотнения. Лопатки клапана раскрываются параллельно. Ось механизма регулирования может быть расположена на любой из лопаток на любой стороне блока.
Для исключения образования на корпусе статики все детали, которые в процессе эксплуатации клапанов при повороте лопаток соприкасаются между собой (подшипники скольжения, шайбы, пальцы) выполнены из пары металлов латунь/сталь. В конструкции клапана исключено применение пластиковых элементов.
Электрический привод устанавливается во взрывозащищенную оболочку - ЭПВ колба.
Габаритные особенности УВК-Ех
Минимальные изготавливаемые размеры одного клапана по высоте 200х160 мм
Максимальные изготавливаемые размеры одного клапана 3000x2400мм
Маркировка УВК-Ех
Пример. Клапан УВК-Ех ААА х ВВВ h
- УВК - модификация клапана, усиленный воздушный клапан.
- Ех - взрывозащищенное исполнение.
- ААА х ВВВ - рабочее сечение, где АAА это ширина (мм), а ВВВ - высота (мм).
В маркировке клапанов вторая цифра (ВВВ) всегда обозначает высоту рабочего сечения и обозначается «h».
