Фреоновый канальный охладитель (испаритель) для охлаждения воздуха в канальных системах вентиляции
Цена: по запросу
ВАЖНО!!!
ИЗГОТАВЛИВАЕМ ТЕПЛООБМЕННИКИ НА ЗАКАЗ ПО ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
Фреоновые канальные охладители (испаритель) – это теплообменники, предназначенные для охлаждения приточного воздуха в системах вентиляции, прямоугольного или круглого сечения и устанавливаются непосредственно в каналах вентиляционной системы.
Обрабатываемый воздух, проходящий через рабочее сечение теплообменника не должен содержать твердые, клейкие, волокнистые или агрессивные (химические) примеси.

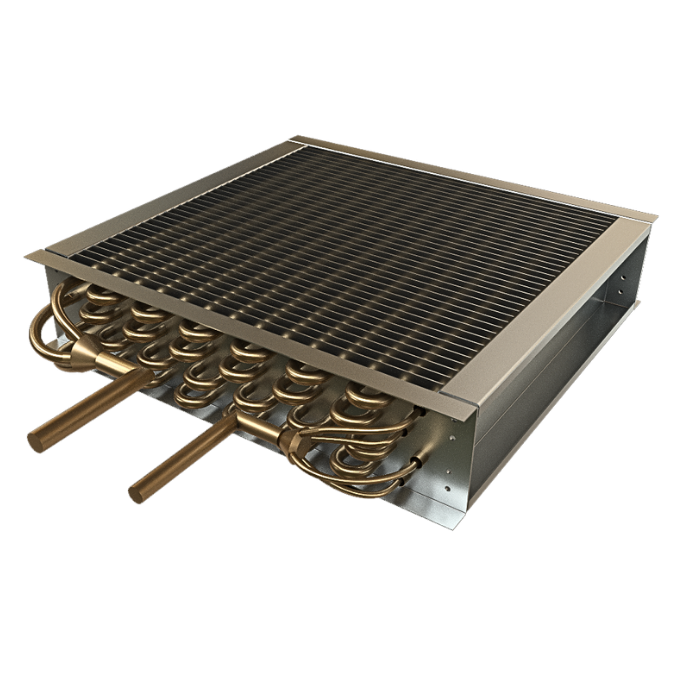

Конструкция фреоновых канальных теплообменников
Теплообменник изготовлен из алюминиевых пластин, проходящих через них медных трубок, коллекторов и корпуса.Алюминиевые пластины (ламели) составляют основную площадь теплообменной поверхности поэтому качество используемого алюминия напрямую связанно с эксплуатационными свойствами фреонового теплообменника (охладителя). При производстве фреоновых медно-алюминиевых теплообменников используется алюминиевая фольга компании РусАл (Россия). Ламели достаточно жесткие (хорошо держат форму) при необходимости легко расчесываются специальной щеткой, не рвутся.
В конструкции канальных фреоновых охладителей применяются медные трубки диаметром 9,52 мм. Расположение трубок - шахматное.
Корпус из оцинкованного листовой стали толщиной 1,0 мм, что обеспечивает необходимый уровень жесткости конструкции.
Хладагент: фреоны R22, R407C, R410A, R134, R32 и т.д. Максимально допустимое давление должно не превышать 1,5 МПа.
Поставка испарителей в осушенном виде (заполнены инертным газом). Канальная группа теплообменников, работающих на Охлаждение, по дополнительному согласованию может поставляться в корпусе с каплеуловителем и поддоном.
Стандартное исполнение теплообменника:
- Корпус - Оцинкованная сталь 1,0 мм.
- Трубки - медь, диаметром 9,52 мм (3/8”), толщина стенки 0,30 мм.
- Ламели - Алюминиевые, толщиной 0,12 мм
- Геометрия пластин оребрения - 25*21,65 мм
ВАЖНО!!!
ИЗГОТАВЛИВАЕМ ТЕПЛООБМЕННИКИ НА ЗАКАЗ ПО ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
Технические характеристики водяных канальных теплообменников

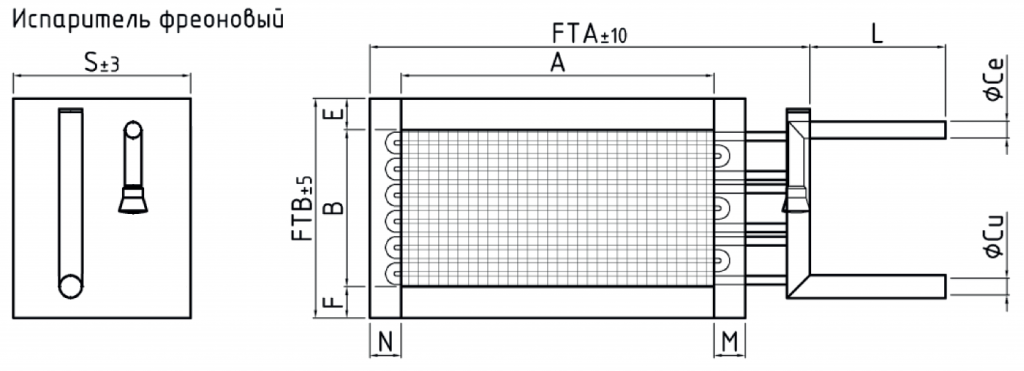

| Типоразмер |
Основные размеры (мм) |
Расчетные параметры для скорости воздуха=3,5м/с, | ||||||||||||
| Фреон - R407C | ||||||||||||||
| А | В | S | L |
M, N, E, F |
FTA | FTB |
ØCe ØСu |
Расход воздуха, (м3/ч) |
Сопр. по воздуху (Па) |
Мощн. ТО max. (кВт) |
Темп. воздуха до ТО (0С) |
Влажность воздуха до ТО (%) |
Темп. воздуха после ТО (0С) |
|
|
400х200 3-х рядный |
400 | 200 | 150 | 150 | 20 | 500 | 240 | 16-22 | 1000 | 110 | 5,9 | +30 | 50 | 19,5 |
|
400х200 4-х рядный |
500 | 240 | 16-22 | 150 | 7,8 |
17 |
||||||||
|
500х250 3-х рядный |
500 | 25 | 150 | 150 | 20 | 600 | 290 | 16-22 | 1600 | 110 | 9,6 | +30 | 50 | 19,5 |
|
500х250 4-х рядный |
600 | 290 | 22-28 | 145 | 11,6 | 16,9 | ||||||||
|
500х300 3-х рядный |
500 | 300 | 150 | 150 | 20 | 600 | 340 | 16-22 | 1900 | 115 | 11,6 | +30 | 50 | 19,3 |
|
500х300 4-х рядный |
600 | 340 | 22-28 | 155 | 15,3 | 17,3 | ||||||||
|
600х300 3-х рядный |
600 | 300 | 150 | 150 | 20 | 700 | 340 | 16-22 | 2300 | 115 | 13,9 | +30 | 50 | 19,5 |
|
600х300 4-х рядный |
700 | 340 | 16-22 | 160 | 19,3 | 18,3 | ||||||||
|
600х350 3-х рядный |
600 | 35 | 150 | 150 | 20 | 700 | 390 | 16-22 | 2650 | 105 | 13,5 | +30 | 50 | 20,7 |
|
600х350 4-х рядный |
700 | 390 | 22-28 | 145 | 19 | 16,8 | ||||||||
|
700х400 3-х рядный |
700 | 400 | 150 | 150 | 20 | 800 | 440 | 22-28 | 3500 | 115 | 22,3 | +30 | 50 | 18,9 |
|
700х400 4-х рядный |
800 | 440 | 22-28 | 150 | 26,9 | 16,6 | ||||||||
|
800х500 3-х рядный |
800 | 500 | 150 | 150 | 20 | 900 | 540 | 22-28 | 5050 | 115 | 30,8 | +30 | 50 | 19,4 |
|
800х500 4-х рядный |
900 | 540 | 28-35 | 150 | 41,5 | 17,3 | ||||||||
|
900х500 3-х рядный |
900 | 500 | 150 | 150 | 30 | 1020 | 560 | 28-35 | 5650 | 110 | 34,7 | +30 | 50 | 19,2 |
|
900х500 4-х рядный |
1020 | 560 | 28-35 | 165 | 51,4 | 18,9 | ||||||||
|
1000х500 3-х рядный |
10000 | 500 | 150 | 150 | 30 | 1020 | 560 | 28-35 | 6300 | 115 | 39,4 | +30 | 50 | 19,1 |
|
1000х500 4-х рядный |
1020 | 560 | 28-35 | 160 | 53 | 18,5 | ||||||||
Стандартное исполнение теплообменника:
- Корпус - Оцинкованная сталь 1,0 мм
- Трубки - медь, диаметром 9,52 мм (3/8”), толщина стенки 0,30 мм.
- Ламели - Алюминиевые, толщиной 0,12 мм
- Геометрия пластин оребрения - 25*21,65 мм
