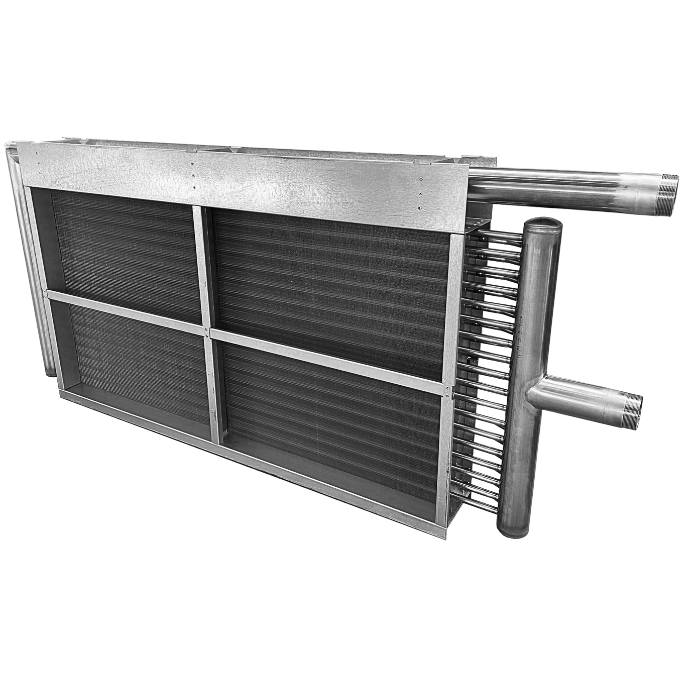

Паровой теплообменник (калорифер)

ВАЖНО!!!

ИЗГОТАВЛИВАЕМ ТЕПЛООБМЕННИКИ НА ЗАКАЗ ПО ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ

Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут

Теплообменник ПАРОВОЙ – это теплообменник, предназначенный для нагрева воздуха в системах вентиляции, воздушного отопления и сушильных камерах. Теплоноситель применяемый в данных типах теплообменников — ПАР.

В ПАРовом теплообменнике, в отличии от стандартных водяных медно-алюминиевых теплообменников (нагревателей), распределительные коллекторы располагаются на противоположных сторонах теплообменника. Пар поступая в один коллектор, проходит через все сечение по прямой.

Теплообменник ПАРовой подключается к трубопроводу, двумя патрубками распределительного коллектора, прямая и обратная, пар проходя через коллектор равномерно распределяется, и движется по трубкам, передавая тепло пластинам. Воздух проходя через сечение (рабочую поверхность) теплообменника, нагревается и поступает по каналу к месту потребления.

Обрабатываемый воздух, проходящий через рабочее сечение теплообменника не должен содержать твердые, клейкие, волокнистые или агрессивные (химические) примеси (для ПАРового теплообменника в медно-алюминиевом исполнении).

Паровой теплообменник можно изготовить из меди и алюминия (медно-алюминиевый) или нержавеющей стали (коррозионностойкий). Это зависит от режимов работы. Максимальная рабочая температура пара для медно-алюминиевого теплообменника до +130°С. В противном случае требуется теплообменник из нержавеющей стали AISI.

ПАРовые теплообменники по ИНДИВИДУАЛЬНЫМ РАЗМЕРАМ:

ИЗГОТАВЛИВАЮТСЯ НА ЗАКАЗ.

На производстве организовано производство нестандартных медно-алюминиевых и коррозионностойких ПАРовых теплообменников по индивидуальному ТЗ (техническому заданию) Заказчика.

Проверка герметичности

Все теплообменники проверяются на герметичность сухим воздухом под давлением до 30 бар в резервуаре с теплой водой.

Исполнение ПАРового теплообменника

Область применения

ПАРовые теплообменники успешно применяются во всех типах теплообменных устройств:

Технические характеристики

По опросному листу теплообменники изготавливаются по индивидуальным размерам и техническому заданию.

Конструкция

• Рама

Рама парового теплообменника нагревателя, изготавливается из нержавеющей или оцинкованной стали, в зависимости от среды использования калорифера. Ее основной задачей является, удержание теплообменного пакета из трубок и ламелей.

• Трубки и пластины (ламели)

Так называемый теплообменный пакет (рабочее сечение), оребренная часть теплообменника, является основным элементом калорифера, и имеет массу вариантов исполнения.

Ø Трубки (змеевик) изготавливаются различной толщиной стенки и диаметром, в зависимости от расчетных параметров и среды применения.

v Материал трубок может быть из меди (при t_ПАР до 130⁰С) или нержавеющая сталь AISI (при t_ПАР более 130⁰С).

Ø Ламели (теплообменные пластины), могут быть изготовлены с различной толщиной пластины. В зависимости от необходимых параметров, устанавливаемые ламели имеют определенную геометрию и шаг между ними.

v Материал ламелей может быть из меди, алюминия (ОПЦИЯ: с эпоксидным покрытием) (при t_ПАР до 130⁰С) или нержавеющая сталь AISI (при t_ПАР более 130⁰С).

• Коллектор

Коллектор ПАРового калорифера, служит для подключения к сети и распределения пара по трубкам теплообменника. Коллектор парового нагревателя может быть изготовлен из меди (при t_ПАР до 130⁰С) или нержавеющая сталь AISI (при t_ПАР более 130⁰С).

Дополнительная комплектация

• Упаковочная тара
• По запросу теплообменники могут оснащаться присоединительными фланцами.

Все теплообменники МОГУТ ИЗГОТАВЛИВАТЬСЯ НЕСТАНДАРТНЫХ РАЗМЕРОВ НА ЗАКАЗ, а также медно-алюминиевые и коррозионностойкие теплообменники по индивидуальному ТЗ (техническому заданию).

• Изготовление по индивидуальным размерам
•

---
