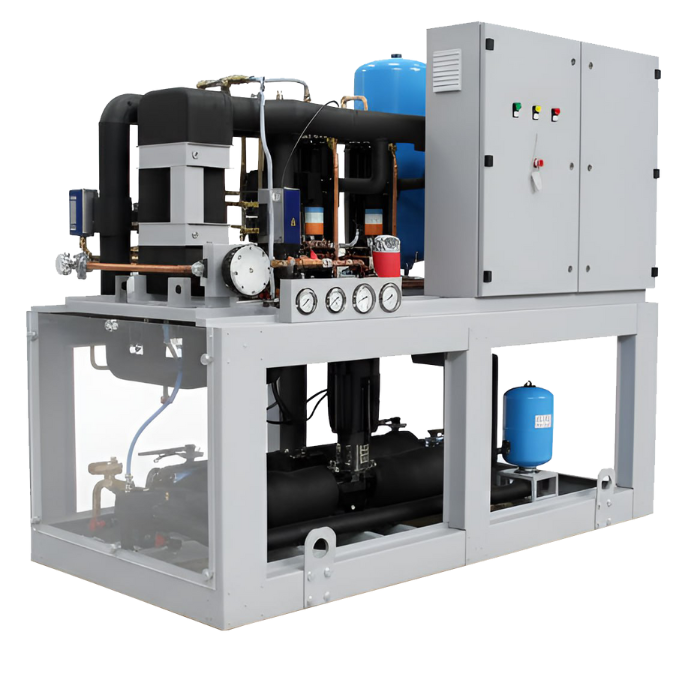

Водоохлаждаемые чиллеры
Мощность 9 кВт - 1.9 МВт
Мощность 9 кВт - 1.9 МВт
Цена: по запросу
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
Водоводяные чиллеры — это чиллеры, в которых для конденсации хладагента используется пластинчатый конденсатор, охлаждаемый водой или водным раствором, оговоренным в инструкции по эксплуатации.
Данное техническое решение целесообразно, когда между чиллером и воздушным конденсатором большое расстояние, воздушный конденсатор имеет большой объём или предусмотрено соответствующее проектное решение.
Для сброса тепла конденсации в окружающую среду применяется открытая градирня, сухая градирня с орошением или без орошения.
Холодильная мощность установок варьируется от 60 кВт до 510 кВт в системах кондиционирования (хладоноситель: вход 12 ˚С, выход 7 ˚С; теплоноситель: вход 30 ˚С, выход 35 ˚С) и от 57 кВт до 480 кВт (хладоноситель: вход 12 ˚С, выход 7 ˚С; теплоноситель: вход 35 ˚С, выход 40 ˚С).
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
- Мощность охлаждения: 9 кВт - 1.9 МВт
- Потребляемая мощность: 50 кВт - 453 кВт
- Энергоэффективность: 2,8 кВт - 5,05 кВт
- Тип компрессоров: спиральные, винтовые
- Хладагент: R410A, R407, Rl34A, R22, СО2
- Электропитание: 380 В/ 50 Гц/3 фазы
- Вентиляторы и конденсаторы: Микроканальные теплообменники, ЕС/АС осевые вентиляторы
- Управление: Контроллер , функции регулирования и защиты
- Длина: 1450 мм - 12000 мм
- Ширина: 800 мм - 2250 мм
- Высота: 1260 мм - 2700 мм
- Масса: зависит от типоразмера
- Компрессор: спиральный или винтовой
- Испаритель: пластинчатый или кожухотрубный
- Вентиляторы: 1-8 осевых (в зависимости от типоразмера)
- Система управления: Силовой шкаф и контроллер с функциями регулирования)
- Промышленные системы охлаждения технологических процессов (механические линии, литейное и термооборудование)
- Крупные центры кондиционирования воздуха (моллы, деловые комплексы, аэропорты, медицинские учреждения)
- Дата-центры и IТ-инфраструктура с высокой плотностью тепловыделения
- Объекты с точным температурным контролем (лаборатории, фармацевтика, производство электроники)
- Инженерные системы зданий и оборудования, требующие централизованного охлаждения ЖИДКОСТИ
Присылайте запрос в любом виде на почту info@miravent.ru
Отвечаем через 5 минут
|
ПАРАМЕТРЫ |
55.1.1 | 70.1.1 | 80.2.1 | 110.2.1 | 130.2.1 | 160.2.1 | 165.3.1 | 190.3.1 | |
| CA1 | Номинальная производительность, кВт | 60 | 70 | 87 | 120 | 139 | 170 | 180 | 209 |
| EER, кВт/кВт | 4,4 | 4,2 | 4,2 | 4,4 | 4,2 | 4,3 | 4,4 | 4,2 | |
| Номинальная потребляемая мощность, кВт | 13,6 | 16,5 | 20,4 | 27,2 | 32,9 | 39,2 | 40,8 | 49,4 | |
| CA2 | Номинальная производительность, кВт | 57 | 66 | 82 | 114 | 131 | 160 | 171 | 197 |
| EER, кВт/кВт | 3,77 | 3,64 | 3,58 | 3,77 | 3,64 | 3,69 | 3,77 | 3,6 | |
| Номинальная потребляемая мощность, кВт | 15,1 | 18 | 22,9 | 30,2 | 36 | 43,4 | 45,3 | 54 | |
|
Размеры – Агрегат стандартной комплектации |
|||||||||
| Длина без / с гидромодулем, мм | 1500 / 3400 | 1500 / 3400 | 2000 / 4950 | 2250 / 5250 | 2250 / 5250 | 2250 / 5250 | 2800 / 5800 | 2800 / 5800 | |
| Ширина, мм |
890 |
||||||||
| Высота, мм |
1260 |
||||||||
|
Компрессоры |
|||||||||
| Тип |
Герметичный спиральный компрессор |
||||||||
| Количество компрессоров | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | |
| Количество контуров | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Количество ступеней регулирования | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | |
| Хладагент |
R410A |
||||||||
| Регулирование производительности (контроллер) |
CAREL или аналог |
||||||||
| Минимальная производительность, % | 100 | 100 | 50 | 50 | 50 | 50 | 33 | 33 | |
| Конденсатор |
Одноконтурный пластинчатый теплообменник |
||||||||
| Испаритель |
Одноконтурный пластинчатый теплообменник |
||||||||
|
Гидравлический модуль (опция) |
|||||||||
| Насос, расширительный бак, предохранительный клапан, воздуховыпускной и сливной клапаны, манометр на входе и выходе, резервный насос (опция), частотный преобразователь (опция), гибкие вставки (опция), затворы дисковые (опция), фильтр сетчатый (в комплекте) (опция), бак аккумуляторный (опция). | |||||||||
| Насос |
Центробежный насос, низко- или высоконапорный (по требованию) |
||||||||
| Объем встроенного аккумуляторного бака, л | 80 | 80 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Объем выносного аккумуляторного бака, л |
по требованию |
||||||||
| Присоединительные патрубки водяного контура |
Тип фланец, тип грувлок (опция) |
||||||||
| Диаметр по хладоносителю, мм | 65 | 65 | 65 | 80 | 80 | 100 | 100 | 100 | |
| Диаметр по теплоносителю, мм | 65 | 65 | 80 | 80 | 100 | 100 | 100 | 125 | |
| Защитное покрытие корпуса |
Оцинкованная стальная рама, окрашенная порошковой краской |
||||||||
|
Цепь электропитания |
|||||||||
| Номинальное напряжение В-фаз-Гц |
380 – 3 – 50 |
||||||||
| Номинальный потребляемый ток, А | 26,1 | 30,5 | 39,9 | 52,1 | 61 | 72,6 | 78,2 | 91,4 | |
| Максимальный рабочий ток, А | 45 | 53 | 72 | 90 | 106 | 132 | 135 | 159 | |
| Пусковой ток, А | 266 | 266 | 184,5 | 311 | 319 | 414 | 356 | 372 | |
| Масса в базовой комплектации, кг | 664 | 669 | 855 | 1080 | 1101 | 1159 | 1323 | 1355 | |
|
ПАРАМЕТРЫ |
220.4.2 | 240.3.1 | 260.4.2 | 320.4.2 | 330.6.2 | 380.6.2 | 460.6.2 | ||
| CA1 | Номинальная производительность, кВт | 239 | 255 | 278 | 340 | 359 | 417 | 510 | |
| EER, кВт/кВт | 4,4 | 4,3 | 4,2 | 4,3 | 4,4 | 4,2 | 4,3 | ||
| Номинальная потребляемая мощность, кВт | 54,5 | 58,8 | 65,8 | 78,4 | 81,7 | 98,8 | 117,6 | ||
| CA2 | Номинальная производительность, кВт | 228 | 240 | 262 | 320 | 342 | 393 | 480 | |
| EER, кВт/кВт | 3,8 | 3,7 | 3,6 | 3,7 | 3,8 | 3,6 | 3,7 | ||
| Номинальная потребляемая мощность, кВт | 60,4 | 65 | 72 | 86,7 | 90,6 | 108 | 130,1 | ||
|
Размеры – Агрегат стандартной комплектации |
|||||||||
| Длина без / с гидромодулем, мм | 2390 / 5450 | 2850 / 5850 | 2390 / 5450 | 2500 / 5560 | 3000 / 6050 | 3000 / 6050 | 3100 / 6150 | ||
| Ширина, мм |
890 |
||||||||
| Высота, мм | 2200 | 1260 | 2200 | 2200 | 2200 | 2200 | 2200 | ||
|
Компрессоры |
|||||||||
| Тип |
Герметичный спиральный компрессор |
||||||||
| Количество компрессоров | 4 | 3 | 4 | 4 | 6 | 6 | 6 | ||
| Количество контуров | 2 | 1 | 2 | 2 | 2 | 2 | 2 | ||
| Количество ступеней регулирования | 3 | 3 | 4 | 4 | 6 | 6 | 6 | ||
| Хладагент |
R410A |
||||||||
| Регулирование производительности (контроллер) |
CAREL или аналог |
||||||||
| Минимальная производительность, % | 25 | 33 | 25 | 25 | 17 | 17 | 17 | ||
| Конденсаторы |
Одноконтурный пластинчатый теплообменник |
||||||||
| Испаритель |
Одноконтурный пластинчатый теплообменник |
||||||||
|
Гидравлический модуль (опция) |
|||||||||
| Насос, расширительный бак, предохранительный клапан, воздуховыпускной и сливной клапаны, манометр на входе и выходе, резервный насос (опция), частотный преобразователь (опция), гибкие вставки (опция), затворы дисковые (опция), фильтр сетчатый (в комплекте) (опция), бак аккумуляторный (опция). | |||||||||
| Насос |
Центробежный насос, низко- или высоконапорный (по требованию). |
||||||||
| Объем встроенного аккумуляторного бака, л | 400 | 200 | 400 | 600 | 400 | 600 | 600 | ||
| Объем выносного аккумуляторного бака, л |
по требованию |
||||||||
| Присоединительные патрубки водяного контура |
Тип фланец, тип грувлок (опция) |
||||||||
| Диаметр по хладоносителю, мм | 100 | 125 | 125 | 125 | 125 | 150 | 150 | ||
| Диаметр по теплоносителю, мм | 2х100 | 125 | 2х100 | 2х100 | 2х100 | 2х125 | 2х125 | ||
| Защитное покрытие корпуса |
Оцинкованная стальная рама, окрашенная порошковой краской |
||||||||
|
Цепь электропитания |
|||||||||
| Номинальное напряжение В-фаз-Гц |
400 – 3 – 50 |
||||||||
| Рабочий диапазон напряжений |
360 – 440 |
||||||||
| Номинальный потребляемый ток, А | 104,2 | 108,9 | 121,9 | 145,1 | 156,3 | 182,9 | 217,7 | ||
| Максимальный рабочий ток, А | 180 | 198 | 212 | 264 | 270 | 318 | 396 | ||
| Пусковой ток, А | 401 | 480 | 425 | 546 | 491 | 531 | 678 | ||
| Масса в базовой комплектации, кг | 1371 | 1428 | 1419 | 1624 | 1874 | 1938 | 2144 | ||
CA1 - Условия: температура воды на входе/выходе испарителя 12/7 °С; температура теплоносителя на входе/выходе конденсатора 30/35 °С.
CA2 - Условия: температура воды на входе/выходе испарителя 12/7 °С; температура теплоносителя на входе/выходе конденсатора 35/40 °С.
